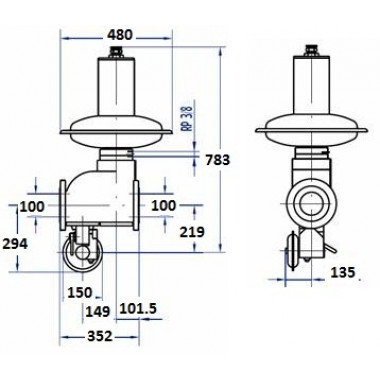

Регулятор тиску газу Itron RBE 4022 DN 100 ЗЗК 8600

RBE 4022 DN 100 ЗЗК 8600

Регулятор тиску газу Itron RBE 4022 DN 100 ЗЗК 8600

На складі: 1000 од.

385070грн.

Короткий опис: Пропускна способність:

Тиск вхід/вихід, пружина	100 мбар жовтий	150 мбар синйі	300 мбар пурпурний	450 мбар червоний
0,5 бар	1400	1200	1000	550
0,7 бар	1700	1600	1500	1200
1 бар	2200	2000	2000	1800
2 бар	3400	3200	3400	3200
3 бар	4400	4400	4400	4400
4 бар	5500	5000	5500	5500
5 бар	6500	6000	6500	6500
6 бар	7000	7000	7500	7500
7 бар	8000	8000	8500	9000
8 бар	9000	9000	9500	10000
9 бар	9500	9500	11000	11000
10-16 бар	10000	10000	11000	12000

Тиск газу на виході:

Код пружини	Колір пружини	Діаметр проволоки, мм	Зовнішній діаметр пружини,мм	Висота пружини,мм	Кіл-ть витків	Тиск на виході, бар
20568082	желтый	8,5	63	270	15	0,082-0,13
20568083	синий	8,5	63	270	11,5	0,11-0,14
20568183	синий	8,5	63	270	15	0,12-0,24
20568182	серебряный	10	63	260	11,5	0,18-0,29
20568181	фиолетовый	11	63	260	11,5	0,24-0,37
20568186	желтый	11,5	63	260	11,5	0,3-0,47
20568184	красный	12	63	260	10,5	0,38-0,50

УВАГА!!! При замовленні регулятора необхідно вказувати наступні дані:
- тип регулятора,
- діапазон тиску на вході,
- діапазон тиску на виході,
- значення тиску на виході (для точної настройки),
- тип імпульсної лінії,
- необхідність в ПЗК,
- тиск спрацювання ЗЗК при підвищенні і зниженні тиску на виході,
- пропускна здатність регулятора.
Діапазон спрацювання ЗЗК SSV 8600 по перевищенню - 0,028-15 бар, щодо зниження - 0,005-3,3 бар. Налаштування спрацювання ЗЗК встановлюються індивідуально за запитом.
Регулятор тиску газу з пропускною спроможністю до 12000 м.куб. в годину. Тиск на вході до 16 бар. На виході 0,082-0.5 бар. З ЗЗК по перевищенню і зниження.
